Врезные платформенные весы
Монтаж врезных платформенных весов: особенности, этапы и рекомендации по установке
Монтаж врезных платформенных весов — это важный этап при организации учета грузов на промышленных предприятиях, складах и логистических терминалах. От правильности установки зависит точность измерений, долговечность оборудования и удобство его эксплуатации. Рассмотрим подробно, как выполняется монтаж таких весов, какие требования предъявляются к основанию и какие ошибки стоит избегать.
Что представляют собой врезные платформенные весы

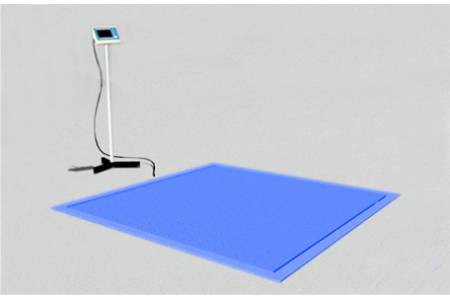

Врезные платформенные весы — это стационарное измерительное оборудование, устанавливаемое в специально подготовленный приямок (углубление в бетонном основании). После монтажа верхняя часть платформы находится на уровне пола, что позволяет беспрепятственно заезжать на неё с погрузчиками, тележками или транспортом.
Такое решение удобно для мест с активным грузопотоком и экономит пространство.
Основные элементы конструкции:
-
грузоприемная платформа из стали;
-
датчики тензометрического типа;
-
монтажная рама (фундаментная);
-
соединительные кабели;
-
электронный блок (весовой индикатор).
Подготовка к монтажу платформенных весов
Перед началом монтажа необходимо определить место установки и подготовить бетонное основание. Приямок должен соответствовать габаритам платформы и обеспечивать устойчивое размещение всех узлов.
Основные требования к площадке:
-
прочный железобетонный фундамент;
-
строго горизонтальная поверхность;
-
наличие водоотвода (дренажной системы);
-
подведение питания и кабельных каналов.
Рекомендуемая глубина приямка обычно составляет 200–400 мм, в зависимости от модели весов. Важно учитывать не только высоту платформы, но и высоту монтажной рамы и тензодатчиков.
Этапы монтажа врезных платформенных весов
-
Разметка и устройство приямка.
Выполняется в соответствии с чертежом производителя. После заливки бетон должен набрать прочность не менее 70% от проектной. -
Установка монтажной рамы.
Фундаментная рама служит опорой для платформы и защищает приямок от деформации. Её выставляют строго по уровню и фиксируют анкерами. -
Монтаж платформы и тензодатчиков.
Платформа устанавливается в раму, после чего монтируются тензометрические датчики с защитными опорами. Все соединения выполняются с учетом заземления. -
Прокладка кабелей и подключение электроники.
Соединительные кабели защищают от влаги и механических повреждений. Весовой индикатор подключают в сухом помещении, на расстоянии до 30 м от платформы. -
Калибровка и проверка точности.
После сборки выполняется первичная поверка и настройка. При необходимости вносятся корректировки в программное обеспечение.
Требования к условиям эксплуатации
Врезные платформенные весы требуют соблюдения ряда условий:
-
защита от попадания воды и грязи в приямок (наличие дренажа и крышек);
-
регулярная очистка площадки;
-
соблюдение температурных и влажностных норм, указанных производителем;
-
периодическая поверка и техобслуживание.
При правильной установке и обслуживании срок службы весов превышает 10 лет, при этом сохраняется высокая точность измерений.
Преимущества врезных весов
-
Экономия пространства и удобство для перемещения грузов;
-
Минимальный риск механических повреждений платформы;
-
Повышенная безопасность при эксплуатации;
-
Возможность автоматизации учета и интеграции с ERP-системами.
Монтаж платформенных весов
Монтаж врезных платформенных весов — это технически ответственный процесс, который требует профессионального подхода и соблюдения стандартов. От качества бетонного основания, точности установки датчиков и правильности подключения зависит не только долговечность оборудования, но и достоверность данных.
При необходимости лучше доверить монтаж специализированной организации, которая обеспечит точное выравнивание, герметизацию приямка и проведет поверку весов.
Такая установка обеспечит бесперебойную работу оборудования на складе, производстве или в логистическом центре, где точный вес — ключевой параметр для эффективности бизнеса.
